安信搜救载荷

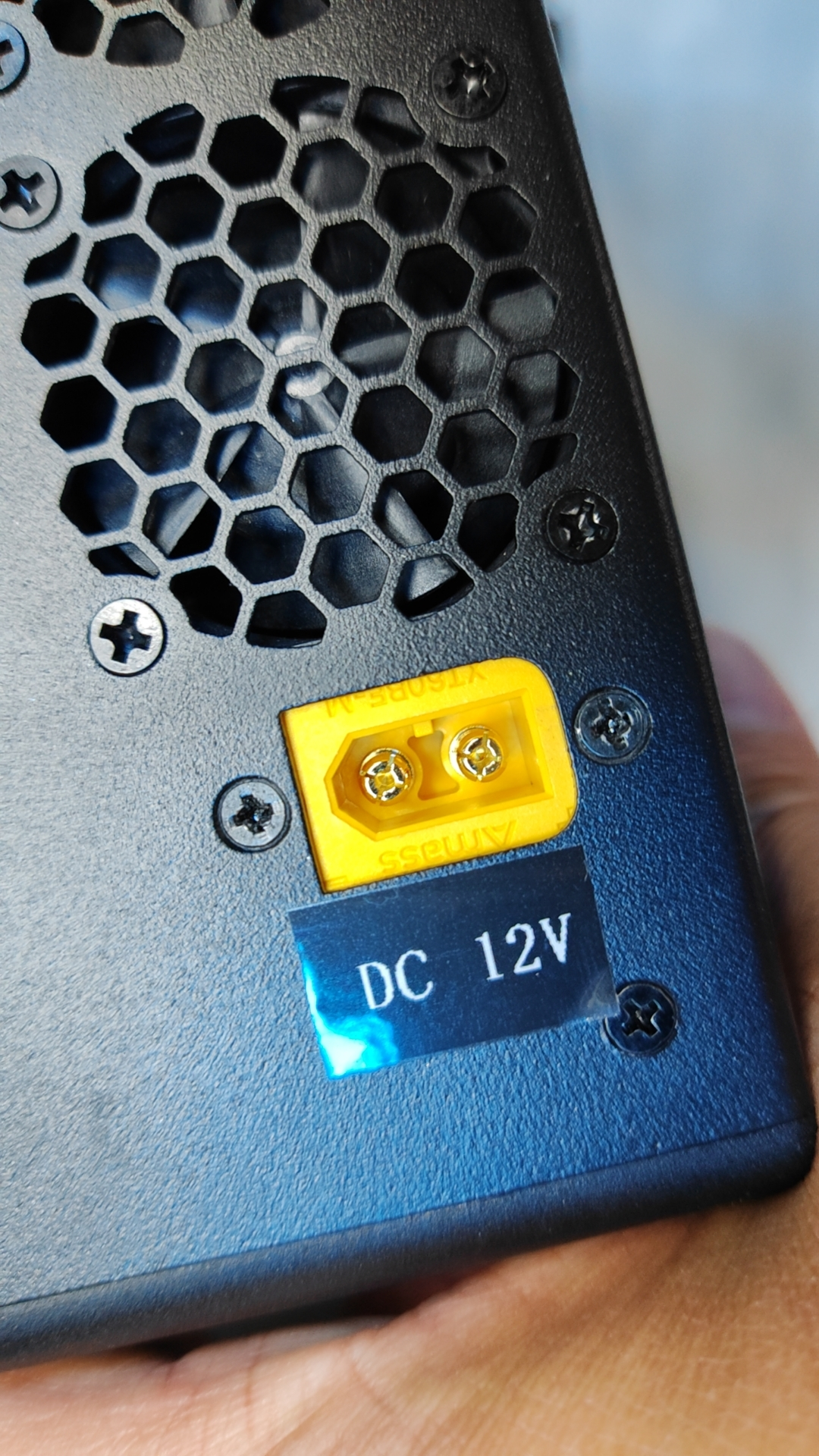

设备外观
版本要求
巡检助手4版本>=1.3.8
Dowell版本>=2.3.6
日志存放路径
例：D:\PC_GS_DATA\blackbox\当前日期目录\donaa_blackBox
操作步骤
方式一、直接通过巡检助手4直连搜救载荷【优点：连接简单，异常好排查，优先推荐】
1.保证pc跟搜救载荷设备在同一局域网下。

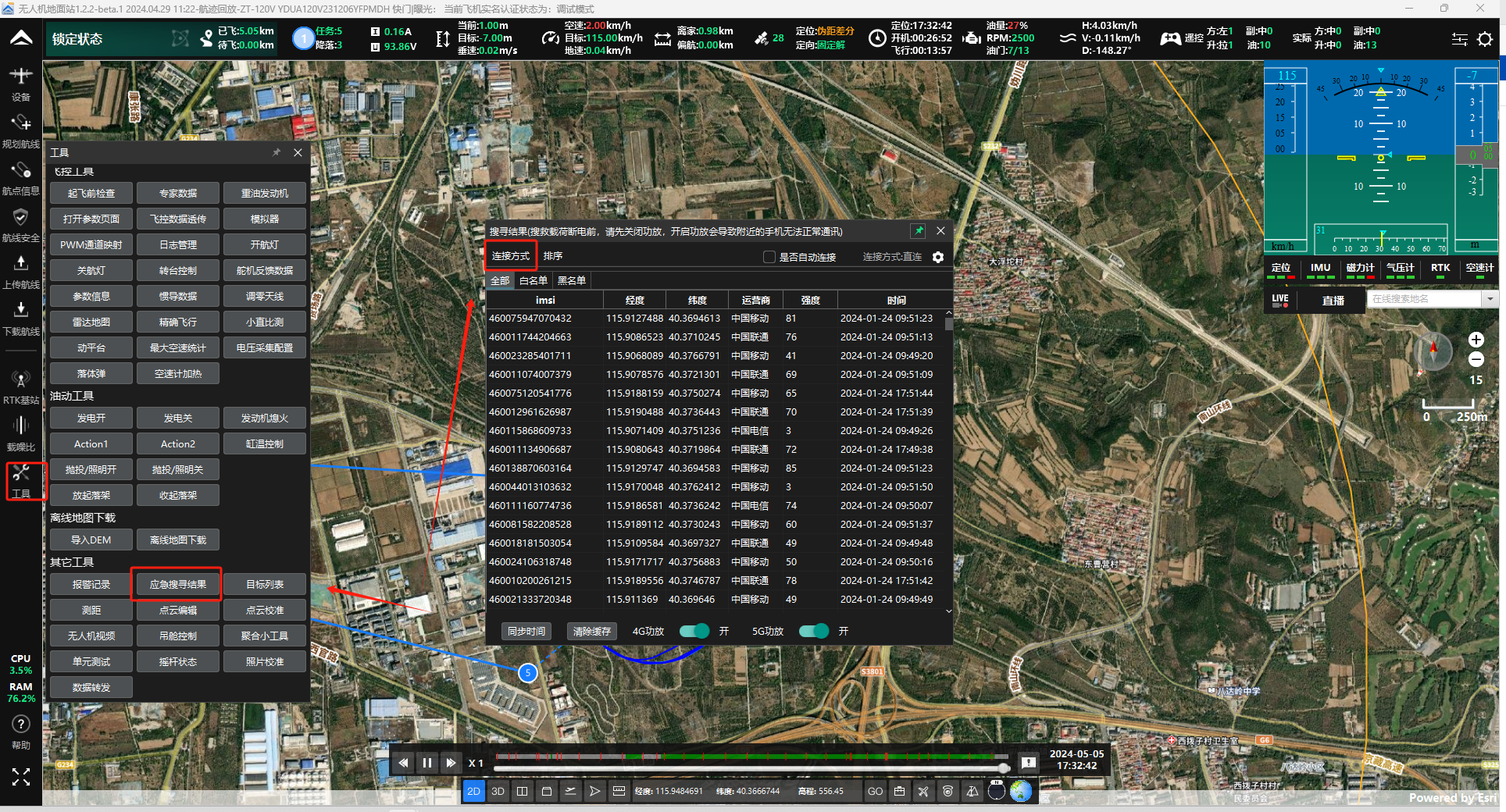

2.打开巡检助手4，点击左侧【工具】-【应急搜寻结果】，打开载荷搜寻的信号列表 ；设置【连接方式】→【直连】，如下图所示

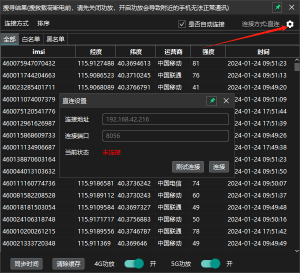

3.直连设置，设置连接地址和端口（载荷设备默ip认地址192.168.42.216，端口默认8056）； 点击【测试连接】（可验证pc跟载荷设备是否网络数据相同），当前状态显示"已连接"后 点击【连接】,如下图所示

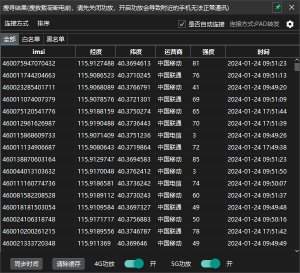

4.连接载荷成功后，先点击同步时间，在开启4G功放和5G功放，开启成功后，可查看到搜寻到的数据； 勾选【是否自动连接】，下次打开巡检助手4连接搜救载荷后自动接收载荷下发的数据，
方式二、通过PAD连接搜救载荷转发数据至巡检助手4【优点：搜救数据能存到航迹文件中】
准备：开启搜救载荷设备，（上电需要等待2分钟后 设备才正常工作）
1.PAD跟PC正常连接飞机；

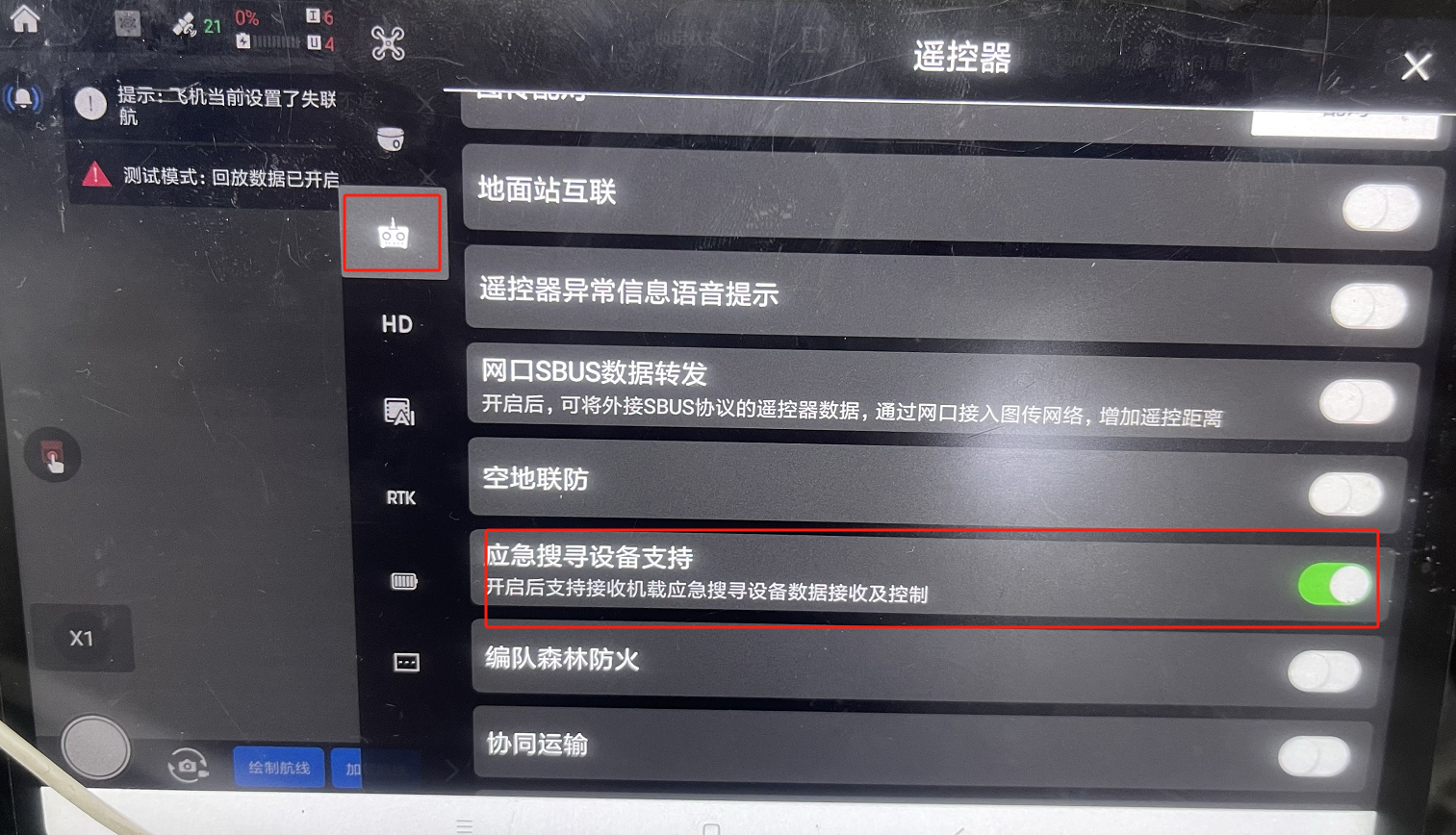

2.打开PAD Dowell，开启【应急搜寻设备支持】。如下图所示：

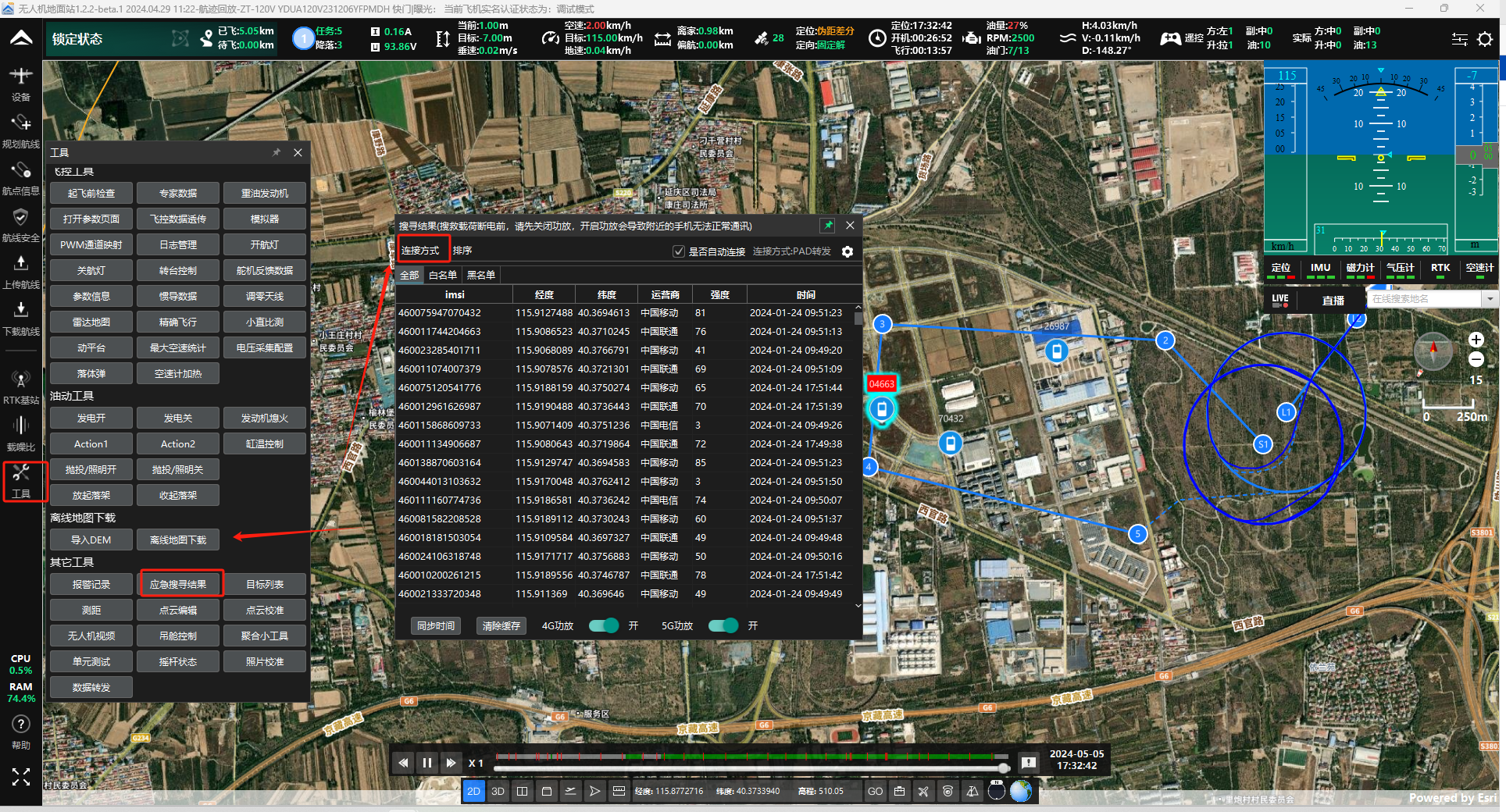

3.打开巡检助手4，点击左侧【工具】-【应急搜寻结果】，打开载荷搜寻的信号列表,
设置【连接方式】→【PAD转发】，先点击同步时间，在开启4G功放和5G功放，开启成功后，可查看到搜寻到的数据；如下图所示
排序功能：点击排序，列表可根据信号时间和强度进行排序
（1）【前往搜寻（指点飞行）】
右键列表-前往搜寻，飞机会飞向该信号处盘旋
（2）【分享位置（复制）】
右键列表-分享位置，巡检助手4会生成该位置的链接，打开可在高德中查看该点具体位置信息
（3）【吊舱看向此点】
右键列表-吊舱看向此点，飞机会看向此点
（4）【加入黑名单】
右键列表-加入黑名单，将此信号点加入黑名单
（5）【加入白名单】
右键列表-加入白名单，将此信号点加入白名单
（4）【移出黑名单】
右键列表-移出黑名单，将此信号点移出黑名单
（5）【移出白名单】
右键列表-移出白名单，将此信号点移出白名单
（6）【删除】
右键列表-删除，将此信号点在当前列表中删除
（7）【清除缓存】
清除当前的列表的缓存和数据
（8）【imsi搜索】
在输入框中输入需要搜索的imsi，可进行模糊搜索
运营商规则如下
46000 中国移动、46001 中国联通、46002 中国移动、46003 中国电信、46004 中国卫星、46005 中国电信、46006 中国联通、46007 中国移动、46008 中国移动、46009 中国联通、46010 中国联通、46011 中国电信、46015 中国广电
常见问题说明
1.设备开启时间大于2分钟；
2.断电时需要关闭功放，否则会导致功放异常；
3.设备会存在系统还原需要重新配置的情况；
4.直连时需要网线质量靠谱；
5.WiFI名：（可以判断设备是否能正常功能）
6.如搜寻到的设备的经纬度为0，是飞机未定位；
7.重要说明：负载信号比附近基站信号强的话，手机就会优先接入，会导致周围手机通话，上网功能受影响，关掉功放就会恢复正常。
8.可以将设备拉入“白名单”则可以恢复通讯，不受问题7影响，“黑名单”则会一致吸住设备；
9.搜救设备覆盖范围是几百米，无人机飞过后信号可自动恢复；
安科迅搜救载荷

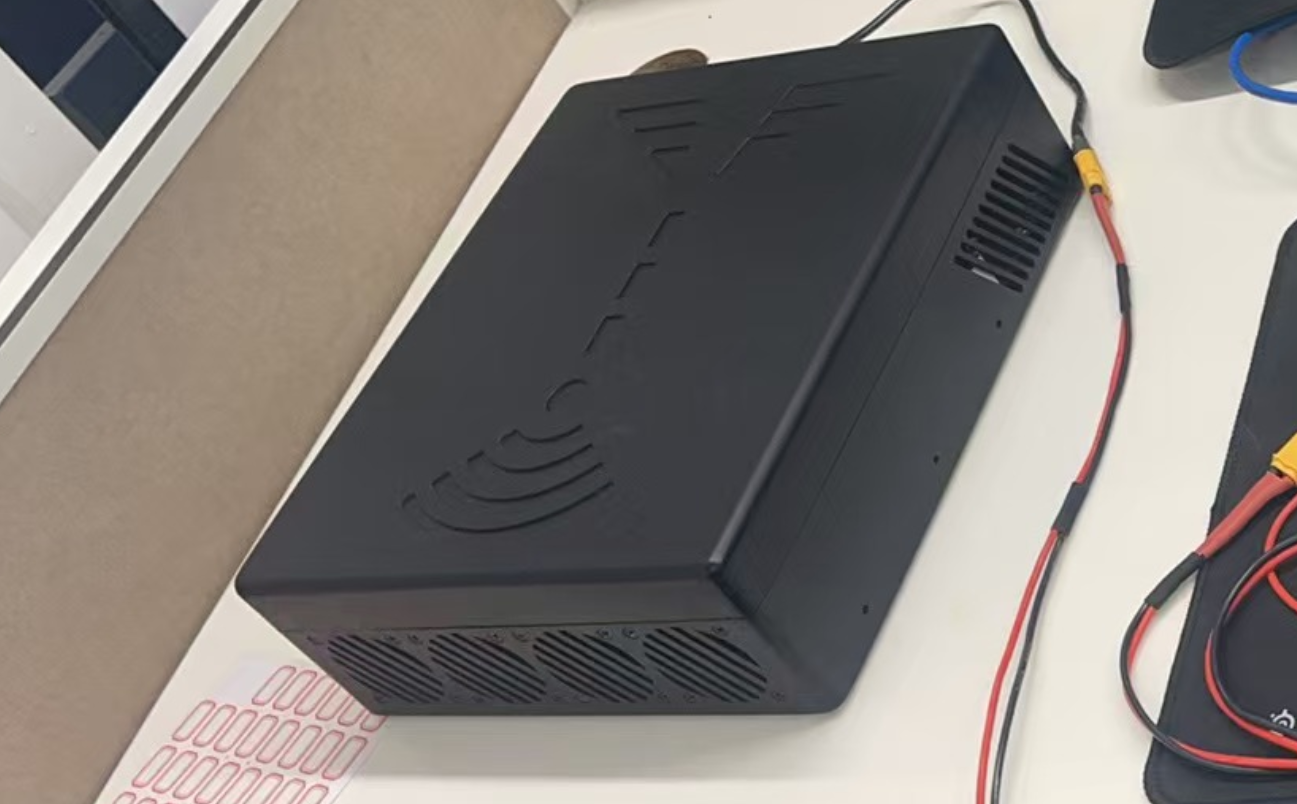

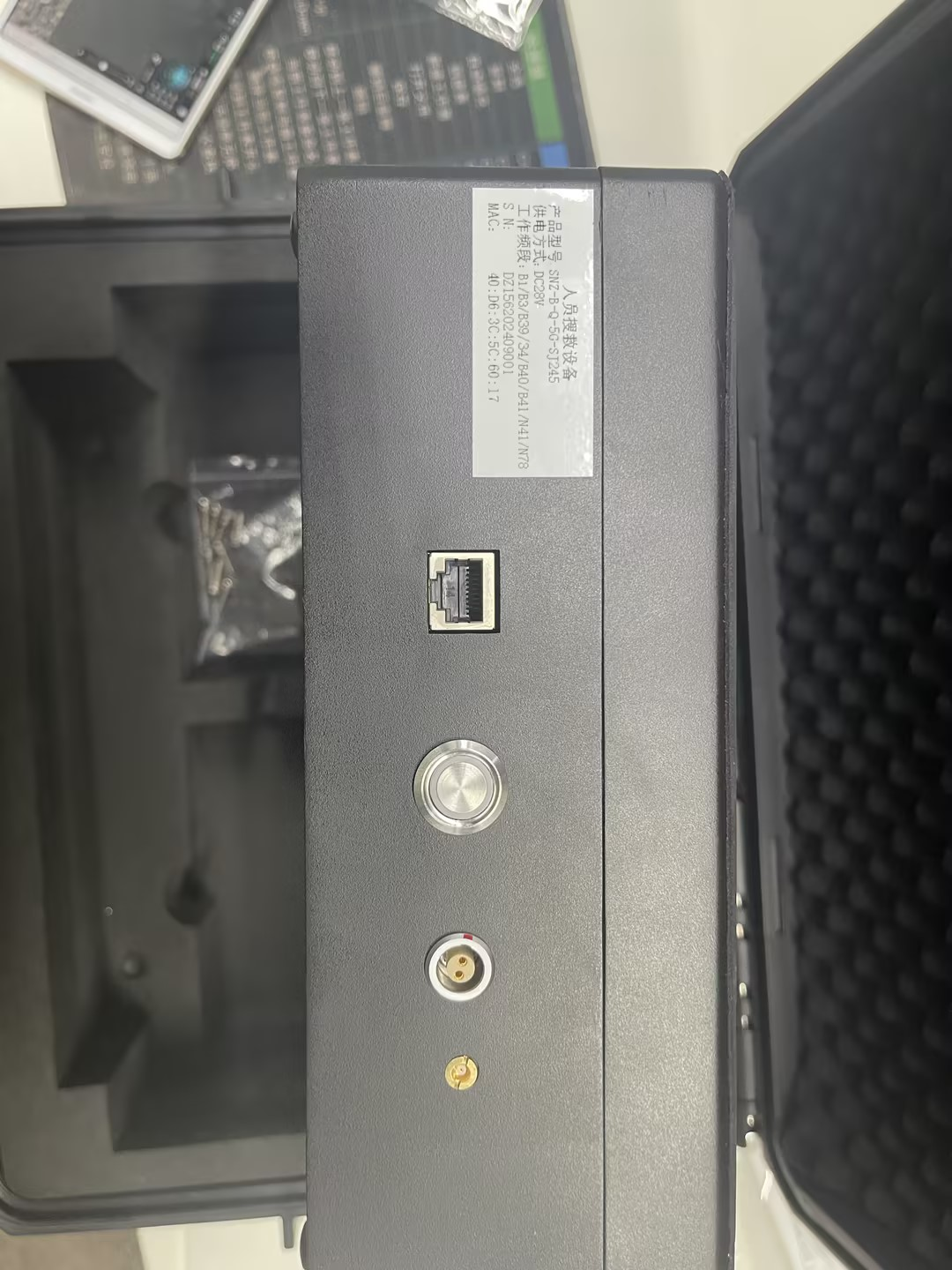

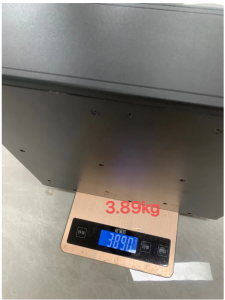

设备外观
版本要求
巡检助手4版本>=1.7.11
Dowell版本>2.4.6
日志存放路径
例：D:\PC_GS_DATA\blackbox\当前日期目录\donaa_blackBox
网络配置要求

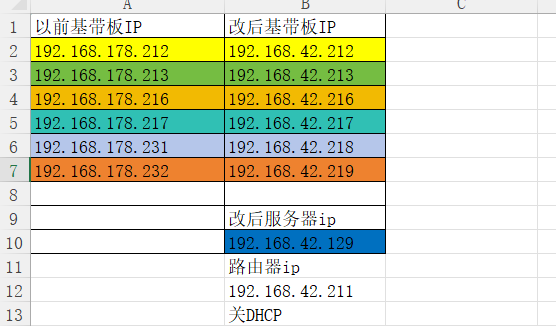

确认搜救载荷是否在线/开机，测试方法：分别ping 基带板IP地址，地址不通请检查网络连接或联系技术支持
操作步骤
准备：开启搜救载荷设备，
（上电需要等待2分钟后 设备才正常工作）
1.PAD跟PC正常连接飞机；保证pc，pad和搜救载荷设备在同一局域网下。

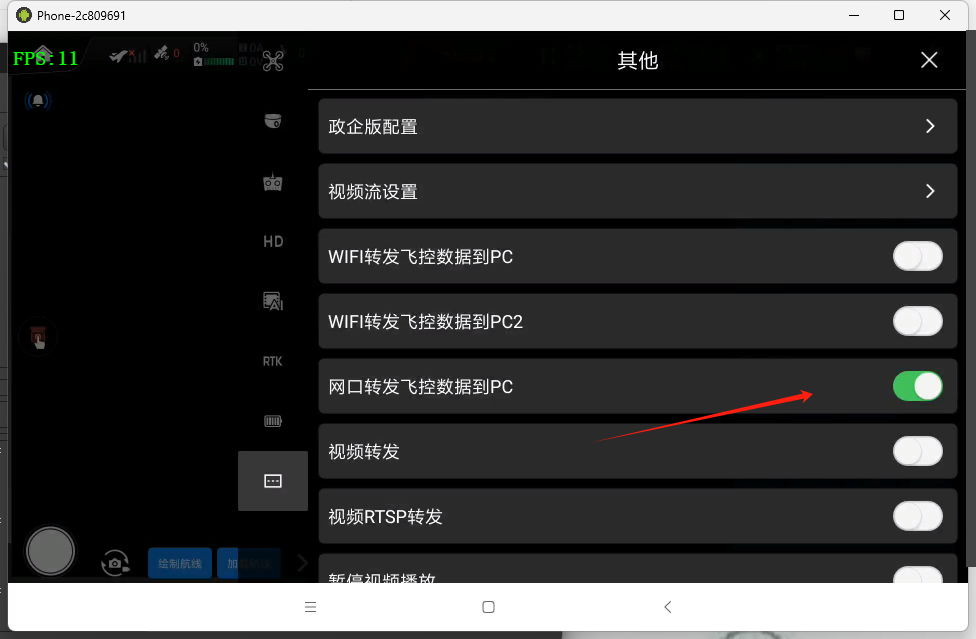

2.打开Dowell，设置→开启“网口转发数据到PC”

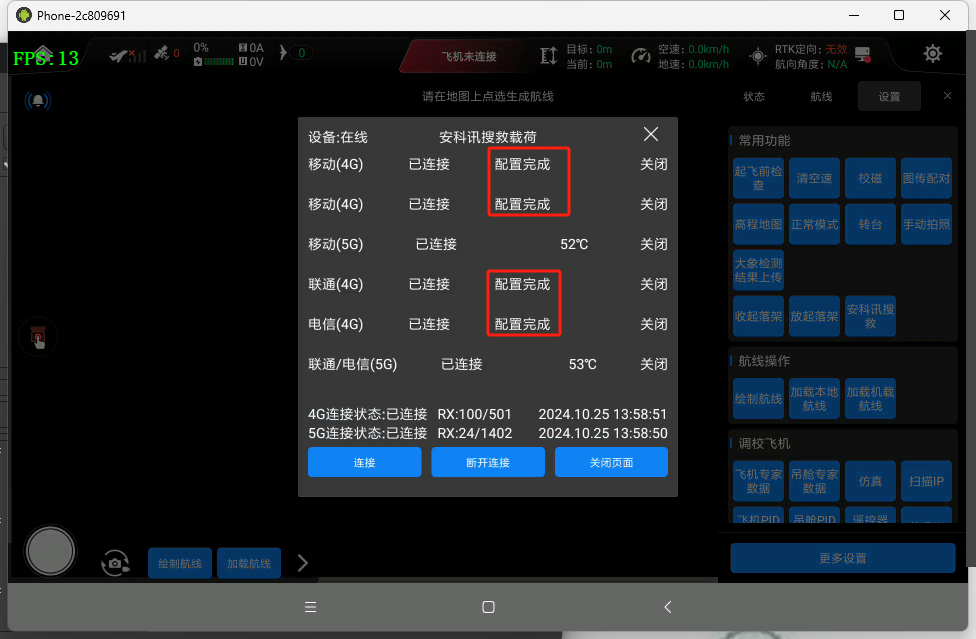

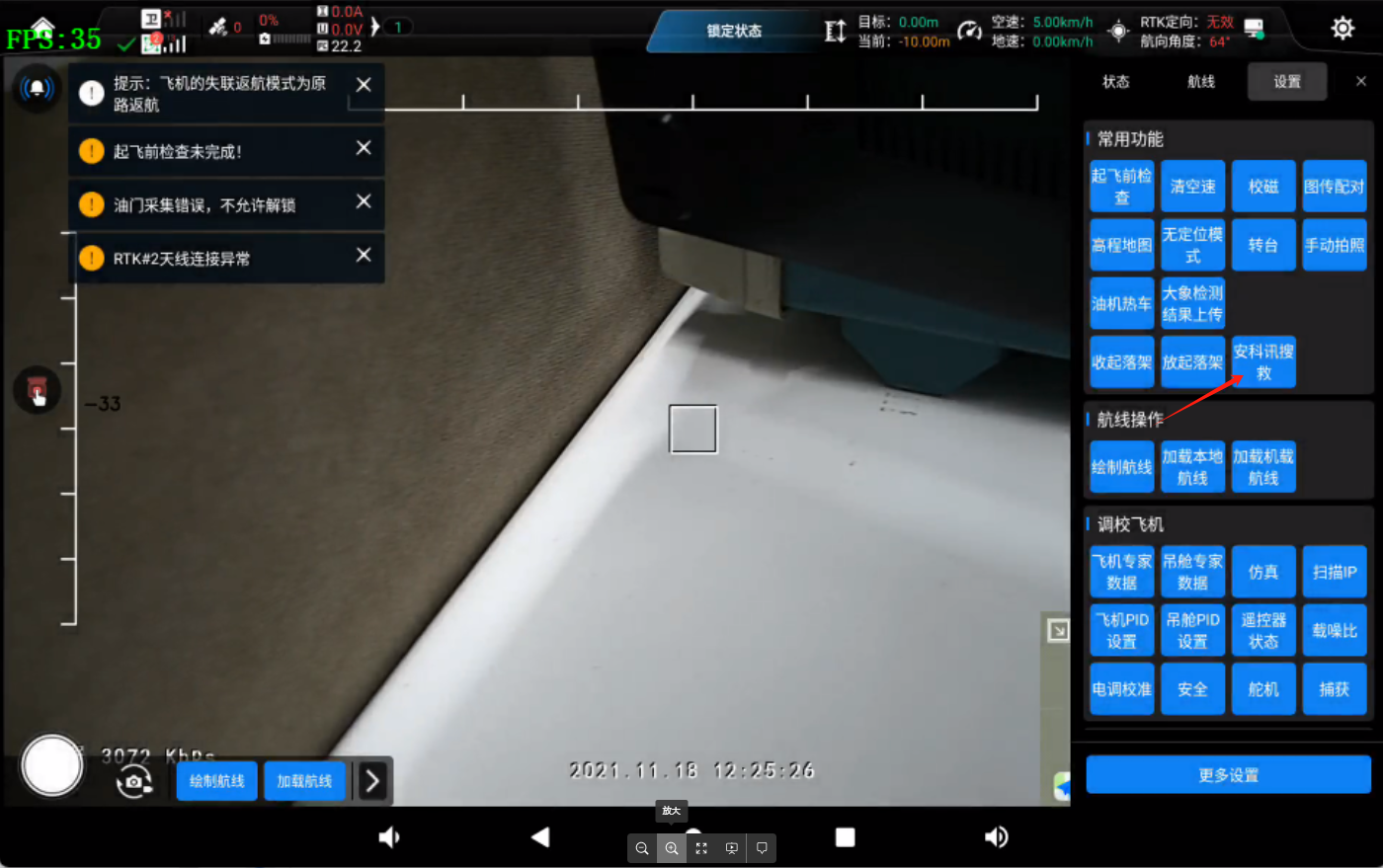

3.打开安科讯搜救页面，等待设备内部4G和5G的基带板子连接，如下图（4G连接有时较慢，需要多等一会，30秒左右）
（4g需要等待显示“配置完成”，才可点击“打开DBM 30”）

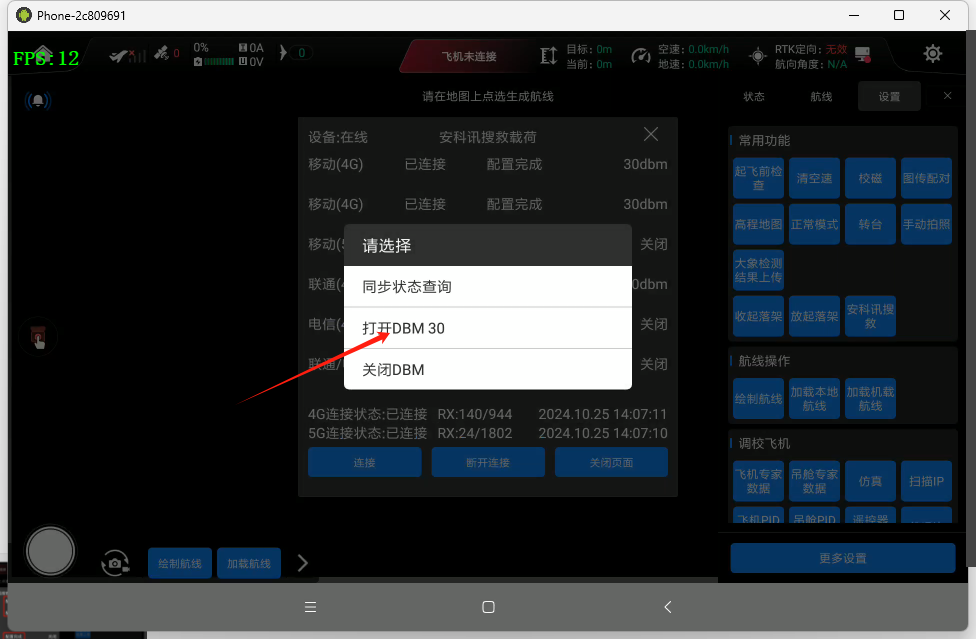

4.等待4G配置完成后，选择列表，挨个点击“打开DBM 30”，可打开扫频，接下来等待设备上号，如下图

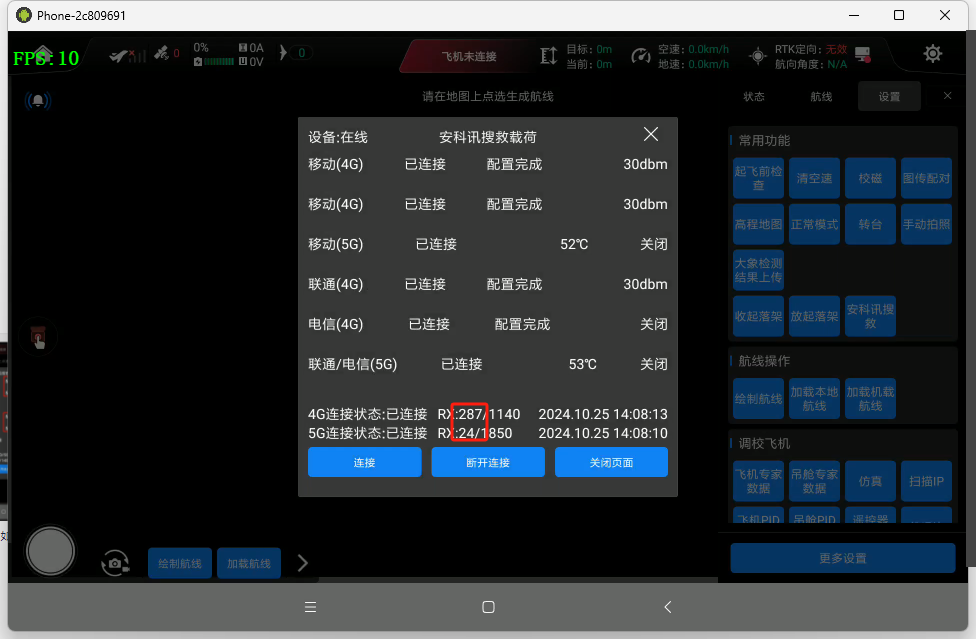

（当RX有数值变化，且/前后不为0，则代表已正常扫描到手机信号）

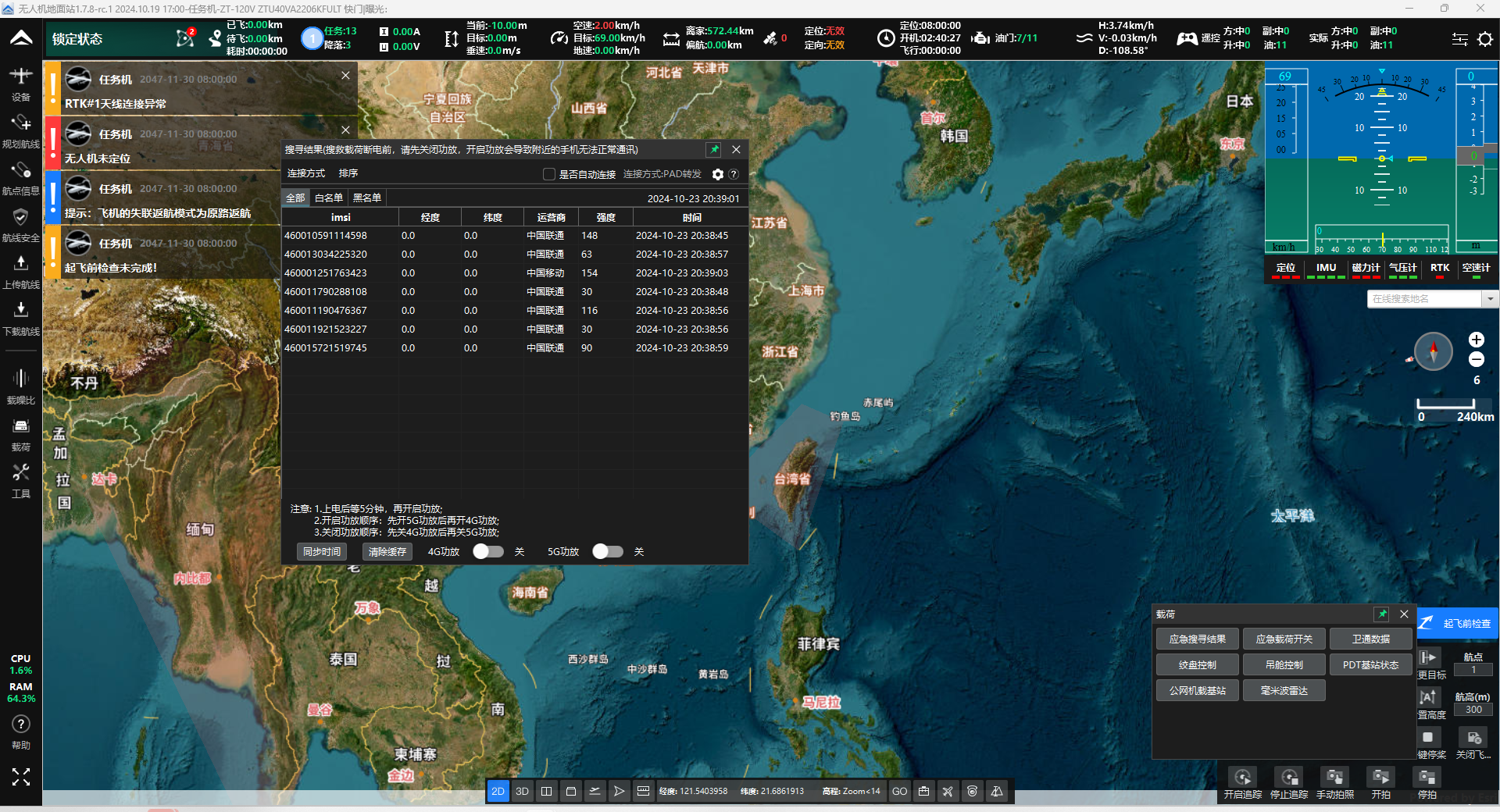

5.打开巡检助手4，连接飞机后，点击左侧【工具】-【应急搜寻结果】，打开载荷搜寻的信号列表,
可查看搜到的手机信号列表
6.黑白名单·排序等功能与安信搜救载荷相同，
排序功能：点击排序，列表可根据信号时间和强度进行排序
（1）【前往搜寻（指点飞行）】
右键列表-前往搜寻，飞机会飞向该信号处盘旋
（2）【分享位置（复制）】
右键列表-分享位置，巡检助手4会生成该位置的链接，打开可在高德中查看该点具体位置信息
（3）【吊舱看向此点】
右键列表-吊舱看向此点，飞机会看向此点
（4）【加入黑名单】
右键列表-加入黑名单，将此信号点加入黑名单
（5）【加入白名单】
右键列表-加入白名单，将此信号点加入白名单
（4）【移出黑名单】
右键列表-移出黑名单，将此信号点移出黑名单
（5）【移出白名单】
右键列表-移出白名单，将此信号点移出白名单
（6）【删除】
右键列表-删除，将此信号点在当前列表中删除
（7）【清除缓存】
清除当前的列表的缓存和数据
（8）【imsi搜索】
在输入框中输入需要搜索的imsi，可进行模糊搜索
运营商规则如下
46000 中国移动、46001 中国联通、46002 中国移动、46003 中国电信、46004 中国卫星、46005 中国电信、46006 中国联通、46007 中国移动、46008 中国移动、46009 中国联通、46010 中国联通、46011 中国电信、46015 中国广电
常见问题说明:
1.WiFi名 WR1000|.... （可以判断设备是否正常开启）
2.开启4G DBM 30后，如果设备不上号，请重启设备
3.如搜寻到的设备的经纬度为0，是飞机未定位；
4.重要说明：负载信号比附近基站信号强的话，手机就会优先接入，会导致周围手机通话，上网功能受影响，关掉功放就会恢复正常。
5.搜救设备覆盖范围是几百米，无人机飞过后信号可自动恢复；
